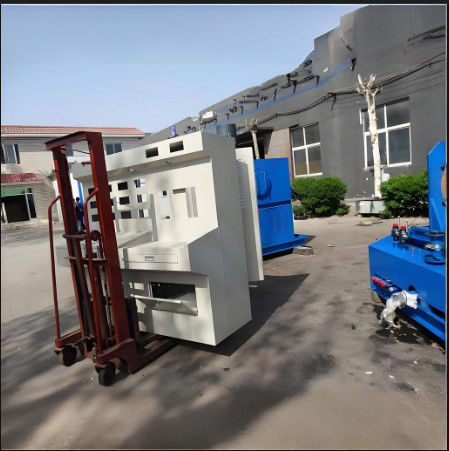

Tamir çalışmaları için yüksek performanslı endüstriyel hidrolik pompa testçisi

 Hidrolik pompa / motor testi

Elektrikli tahrik motoru: 75kw-160kw

Basınç: 31.5Mpa-- 42Mpa

Hız: 0-1500 r/min

Siemens PLC

HP Yazıcı

Hava soğutma radyatörü

Çeşitli verilerin dijital gösterimi


Kısa giriş

Hidrolik kapsamlı test tezgahı, bakım işletmelerinde hidrolik bileşenleri test etmek ve değerlendirmek için kullanılan özel bir ekipmandır.Sistem, yüksek kaliteli hidrolik ve elektrik bileşenleri ve aksesuarlarını yurtdışından ve yurtdışından seçer, ve kompakt yapı, güvenilir kalite, makul tasarım, kolay kullanım ve bakım özelliklerine sahiptir,

Bu test tezgahının hidrolik sistemi, tozlu bir ortamda çalışmasını sağlayan kapalı bir yağ tankı yapısını benimsiyor.Hidrolik sistemin iyi bir ısı dağılımı ve yağ temizliğine sahip olmasını sağlamak için kullanım sırasında hidrolik ekipmanın üzerindeki tozların düzenli olarak temizlenmesine dikkat edilmelidir..




Yapısal özellikler
Bu cihaz, tüm test tezgahının tahrik sistemi olarak bir elektrik motorunu kullanır ve test tezgahının yardımcı yakıt besleme sistemleri olarak iki petrol pompası motor ünitesi ile donatılır.Test kulübü dört bölüme ayrılmıştır.: yakıt tankı valfi grubu güç pompası istasyonu ünitesi; pompa test ünitesi; motor test ünitesi; kontrol ünitesi.ve kolay kurulum.
Entegre bir yağ devre bloğu tasarımını benimser, sistem düşük sızıntı, kompakt yapı, kolay sökme ve montaj özelliklerine sahiptir.
Çıkış yağı devri, kullanımı ve kurulumu kolaylaştırmak için düzgün ve net bir şekilde düzenlenmiştir.


Ana parametreler:
Güç: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
Maksimum basınç: 35MP;
Ana sistem akışı: 550L+550L
Hidrolik pompa hızı: 0-1500 r/min
Deneme tezgahının işlevsel yapılandırması ve parametreleri:
Fonksiyon: Hidrolik kapsamlı test tezgahı aşağıdaki bileşenleri test edebilir:
Ana testler: Tek ve çift hidrolik pompalar; Açık ve kapalı hidrolik pompalar; Eksenel yüksek hızlı hidrolik motor vb.
Sürüş modu: Elektrikli motor çıkış gücü 160kw; Dönüş hızı 0-1500r/min
Yükleme yöntemi:
1) Pompa yükü: Proporsiyonel rahatlatma valfi çift uzaktan yükleme basıncı maksimum 35Mpa
2) Motor yükleme: Yükleme motoru (bu anda bir pompa çalışma durumu olarak kullanılır) test edilen motoru yükler (torsiyon şaftında tork, hız vb. ölçmek).
Yağ kaynağı yöntemi: Düşük basınçlı yağ pompası yağı kaynağı: 350 L/dakikada 0-3MPa ve kendiliğinden hazırlanan yağ kaynağı her ikisi de mevcuttur.
Pilot yardımcı yağı: 15L/min 0-4Mpa
Ekran modu:

Araç ve bilgisayar aynı anda aşağıdakileri gösterebilir:
1Akış hızı, sıcaklık, hız ve tork dijital görüntüleme;
2. Basınç mekanik bir basınç ölçer ile görüntülenir (bilgisayar basınç algılayıcı sinyalini okur);
Sıvı seviyesi doğrudan seviye göstergesi tarafından gösterilir.
3. Kırmızı ışık alarmı ile tetiklenen filtre tıkanması;
4Bilgisayarın LCD'sinde gösterilen tüm veriler, veri tabloları ve eğri grafikler dahil.
Yağ arıtma:Yakıt tankından gelen ve çıkan yağı filtreleyin.
Geri dönüşüm platformundaki yağ deposundaki yağı geri kazanmak için ek bir yağ filtresi sağlanır.
Çalışma ortamı: ISOVG32 # hidrolik yağ
Yakıt tankı kapasitesi: 1500L, gerçek yakıt doldurma 1300L
Dört dizi çok amaçlı flens ve ilgili eklemler pompa ile birleştirilir ve bir yarı bitmiş bağlantı şafti bağlantı şaftı kolunu işlemek için kullanılır.


Test Edilen Eşyalar
Taşınma denetim testi: yük basıncı yok, taşınmayı ölçün.
Hacimlendirme verimliliği testi: İsimlendirilmiş çalışma koşullarında hacimlendirme verimliliğini ölçmek.
Aşırı yükleme testi: Maksimum hareket, nominal hız,ve hidrolik pompanın nominal basıncı, % 110 veya maksimum basınçta (sınav bileşeninin gücüne bağlı olarak) 1 dakikadan daha az çalıştırılmalıdır..
Dış sızıntı: Yukarıdaki testte, mühürleme bölümünün sızıntı durumunu kontrol edin.
Test doğruluğu: (1) Basınç: doğruluk ± 0,1%, ölçüm aralığı 0-35Mpa
(2) Akış hızı: doğruluk ± 0,5%, ölçüm aralığı 5-400L/min
(3) Hız: doğruluk ± 0,5%, ölçüm aralığı 0-2200 r/min
(4) Sıcaklık: doğruluk ± 1 °C, ölçüm aralığı -20-100 °C
