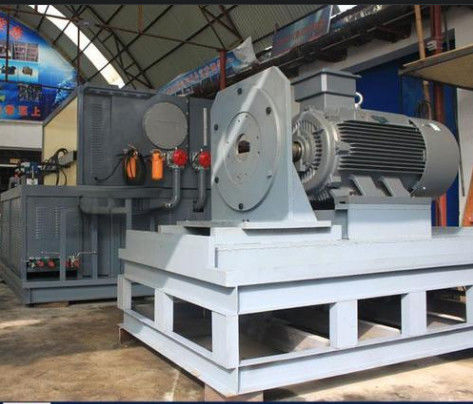

Bilgisayar ve baskı testi raporu ile kapsamlı hidrolik pompa testi

Kapsamlı Hidrolik Pompa Denetleyicisi Üretici

75kw, 90kw, 110kw, 132kw, 160kw

Bilgisayar ve baskı testi raporu ile

hidrolik pompa/motor/silindir tamiri veya üretimi için,

1, Genel Bakış

1.1 Hidrolik kapsamlı test tezgahı, bakım işletmelerinde hidrolik bileşenlerin test edilmesi ve değerlendirilmesi için kullanılan özel bir ekipmandır.Sistem, yüksek kaliteli hidrolik ve elektrik bileşenlerini ve aksesuarlarını yurt içinde ve yurtdışında seçer.Kompakt yapı, güvenilir kalite, makul tasarım, kolay çalışma ve bakım özelliklerine sahiptir.

1.2 Test yatağının hidrolik sistemi, tozlu ortamda çalışmasına izin verilen kapalı yağ tankı yapısını benimser.Ancak hidrolik ekipman üzerindeki toz kullanılırken sık sık temizlenmelidir., böylece hidrolik sistemin iyi bir ısı dağılımı ve yağ temizliğine sahip olmasını sağlar.

2, Yapısal ve işlevsel özellikler

21. El uzaktan yükleme; Bilgisayar ekranı; Değişken frekans ve değişken hız kontrolü, test eğrisi ve rapor baskı.

2. 2 test tezgahı hidrolik pompaları, hidrolik valfleri, hidrolik motorları, hidrolik pompa valflerini, silindir içi sızıntılarını, eğri özelliklerini, kontrol testini vb. test edebilir.

23. Entegre yağ döngüsü bloğunun tanımı, sistemin daha az sızıntı, kompakt yapı, kolay sökme ve montaj özelliklerine sahip olmasını sağlar.

2Çıktı yağ döngüsü düzenli ve açık, çalıştırılması ve kurulması kolay.

2Test tezgahı üç parçaya ayrılmıştır: ana pompalama istasyonu, elektrikli motorlu tahrik platformu ve kontrol tezgahı.

3,Ana parametreler:

Ekipmanın adı: yst-400w hidrolik kapsamlı test tezgahı

3Ana teknik göstergeler:r 160kW+ 22 kW + 7.5 kW + 0.75 = 190 kW

0.5-45mpa

Ana sistem akışı: 500L + 500L;

Ana sistem basıncı: 450 bar

0.5-30mpa yüksek basınçlı kontrol sisteminin akışı 16L / min; Maksimum basınç 35bar

Dönüş yağı akışı 0-100L ve dönüş yağı basıncı 0.3MPa'dır

Hidrolik pompanın test hızı: 0 - 2200 r / min

Dönüş yağı akışı: 100L

TBuParçalar:

1,DYerleştirme testi:yüksüz basınç testi, yer değiştirme testi

2,TestHacim verimliliği: nominal çalışma koşulları altında hacim verimliliği,

3.O.yüklemet: Hidrolik pompanın veya motorun en yüksek kaydırılması (yüksek hız), nominal hız, 110%'lik nominal basınç altında veya maksimum basınç altında 1 dakikadan daha kısa sürede çalışırken

4.EdışSızıntı test:, yukarıdaki testlerde sızıntı kontrolü

5.Yardımcı testHidrolik yağ silindirleri, düşük hızlı hidrolik motorlar ve valfler için
