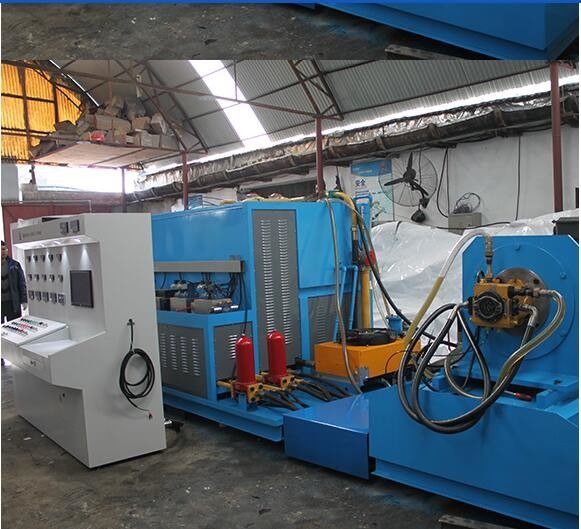

Kapsamlı fonksiyonlu hidrolik pompa / motor test tezgahı

Kısa giriş

Hidrolik kapsamlı test tezgahı, bakım işletmelerinde hidrolik bileşenleri test etmek ve değerlendirmek için kullanılan özel bir ekipmandır.Sistem, yüksek kaliteli hidrolik ve elektrik bileşenlerini ve aksesuarlarını yurtdışından seçer., ve kompakt yapı, güvenilir kalite, makul tasarım, kolay kullanım ve bakım özelliklerine sahiptir,

Bu test tezgahının hidrolik sistemi, tozlu bir ortamda çalışmasını sağlayan kapalı bir yağ tankı yapısını benimsiyor.Hidrolik sistemin iyi bir ısı dağılımı ve yağ temizliğine sahip olmasını sağlamak için kullanım sırasında hidrolik ekipmanın üzerindeki tozların düzenli olarak temizlenmesine dikkat edilmelidir..




Yapısal özellikler
Bu cihaz, tüm test tezgahının tahrik sistemi olarak bir elektrik motorunu kullanır ve test tezgahının yardımcı yakıt besleme sistemleri olarak iki petrol pompası motor ünitesi ile donatılır.Test kulübü dört bölüme ayrılmıştır.: yakıt tankı valfi grubu güç pompa istasyonu ünitesi; pompa test ünitesi; motor test ünitesi; kontrol ünitesi.ve kolay kurulum.
Entegre bir yağ devre bloğu tasarımını benimser, sistem düşük sızıntı, kompakt yapı, kolay sökme ve montaj özelliklerine sahiptir.
Çıkış yağı devri, kullanımı ve kurulumu kolaylaştırmak için düzgün ve net bir şekilde düzenlenmiştir.


Ana parametreler:
Güç: 160KW+22KW+2.2KW+0.8KW+0.8KW+0.75=187KW
Maksimum basınç: 35MP;
Ana sistem akışı: 550L+550L
Hidrolik pompa hızı: 0-1500 r/min
Deneme tezgahının işlevsel yapılandırması ve parametreleri:
Fonksiyon: Hidrolik kapsamlı test tezgahı aşağıdaki bileşenleri test edebilir:
Ana testler: Tek ve çift hidrolik pompalar; Açık ve kapalı hidrolik pompalar; Eksenel yüksek hızlı hidrolik motor vb.
Sürüş modu: Elektrikli motor çıkış gücü 160kw; Dönüş hızı 0-1500r/min
Yükleme yöntemi:
1) Pompa yükü: Proporsiyonel rahatlatma valfi çift uzaktan yükleme basıncı maksimum 35Mpa
2) Motor yükleme: Yükleme motoru (bu anda bir pompa çalışma durumu olarak kullanılır) test edilen motoru yükler (torsiyon şaftında tork, hız vb. ölçmek).
Yağ kaynağı yöntemi: Düşük basınçlı yağ pompası yağı kaynağı: 350 L/dakikada 0-3MPa ve kendiliğinden hazırlanan yağ kaynağı her ikisi de mevcuttur.
Pilot yardımcı yağı: 15L/min 0-4Mpa
Ekran modu:

Araç ve bilgisayar aynı anda aşağıdakileri gösterebilir:
1Akış hızı, sıcaklık, hız ve tork dijital görüntüleme;
2. Basınç mekanik bir basınç ölçer ile görüntülenir (bilgisayar basınç algılayıcı sinyalini okur);
Sıvı seviyesi doğrudan seviye göstergesi tarafından gösterilir.
3. Kırmızı ışık alarmı ile tetiklenen filtre tıkanması;
4Bilgisayarın LCD'sinde gösterilen tüm veriler, veri tabloları ve eğri grafikler dahil.
Yağ arıtma:Yakıt tankından gelen ve çıkan yağı filtreleyin.
Geri dönüşüm platformundaki yağ deposundaki yağı geri kazanmak için ek bir yağ filtresi sağlanır.
Çalışma ortamı: ISOVG32 # hidrolik yağ
Yakıt tankı kapasitesi: 1500L, gerçek yakıt doldurma 1300L
Dört dizi çok amaçlı flens ve ilgili eklemler pompa ile birleştirilir ve bir yarı bitmiş bağlantı şafti bağlantı şaftı kolunu işlemek için kullanılır.


Test Edilen Eşyalar
Taşınma denetim testi: yük basıncı yok, taşınmayı ölçün.
Hacimlendirme verimliliği testi: İsimlendirilmiş çalışma koşullarında hacimlendirme verimliliğini ölçmek.
Aşırı yükleme testi: Maksimum hareket, nominal hız,ve hidrolik pompanın nominal basıncı 110% veya maksimum basınçta (sınav bileşeninin gücüne bağlı olarak) 1 dakikadan daha az çalıştırılmalıdır..
Dış sızıntı: Yukarıdaki testte, mühürleme bölümünün sızıntı durumunu kontrol edin.
Test doğruluğu: (1) Basınç: doğruluk ± 0,1%, ölçüm aralığı 0-35Mpa
(2) Akış hızı: doğruluk ± 0,5%, ölçüm aralığı 5-400L/min
(3) Hız: doğruluk ± 0,5%, ölçüm aralığı 0-2200 r/min
(4) Sıcaklık: doğruluk ± 1 °C, ölçüm aralığı -20-100 °C



Test yöntemi
Hidrolik pompa testi: Ana tahrik motoru, çalışma eylemini tamamlamak için hidrolik yağ tankından ortamı çıkarmak için test edilen pompa filtresini tahrik eder.Basınç yükü, test edilen pompanın çalışma yağı portundaki orantılı rahatlama valfinden yükseltilir veya düşürülür.. (Kapalı devre pompası, yardımcı yağ kaynağı pompasının açılmasını gerektirir)
Aksyal yüksek hızlı hidrolik motor testi: Aynı pompa ile pompa durumu testi yapılır (yardımcı yağ pompası açılmalıdır)
Denge valfi fonksiyonu ile yüksek hızlı hidrolik motor: Test edilen motor, yükleyici motor tarafından şaft sonu yükleme testine maruz bırakılır (bu anda pompa çalışma durumu olarak kullanılır).


Diğer veriler
Sistemin maksimum akış hızı ≤ 550L/min * iki kanal
Düşük basınçlı yardımcı sistemin maksimum akış hızı ≤ 350L/min ve maksimum basınç

Düşük basınçlı yardımcı sistem 0.6-3Mpa.

Pilot sisteminin maksimum akış hızı ≤ 15L/dakikadır ve pilot yardımcı sisteminin maksimum basıncı 0-4Mpa'dır.

Ekipmanın çalışma ortamı sıcaklık aralığı: -10-60 °C

Ekipmanın güç gereksinimi: AC380V 400A

Sensör ve kontrol güç kaynağı: DC24V

Bilgisayar otomatik olarak deneysel raporlar, eğri grafikler, veri toplama ve baskı çıkışları üretir.

Ekran modu: Hız, akış hızı, sıcaklık ve torkun dijital gösterimi.

Hangi bileşenler test edildi: esas olarak açık hidrolik pompaları, çift açık pompaları, kapalı pompaları, yüksek hızlı hidrolik motorları vb.

Saat yönünde dönme, saat yönüne karşı dönme; test edilebilir

Sızıntılı yağı kurtarmak için bir petrol filtre kamyonu kurdum.

Ana yapılandırma
1 elektrikli motor 160kw 1 set
2 radyatör 450L/Min 2 birim
3 yardımcı motor 22kw 1 set
4 elektrikli motor 2.2kw 1 set
5 dağıtım dolabı 187kw 1 set
6 petrol filtre kamyonu 0.75kw (LUC/40) 1 set
7 aşınma valfi, 5 ana aşınma valfi, 5 uzak aşınma valfi, toplam 10 valf
8 parçalı tek yönlü valf plaka ve 8 parçalı tüplü valf
9 yönlü valf, 2 adet
10 yağ geri dönüş filtresi, 2 adet
11 yağ emici filtre 2 adet
12 hava filtresi 1 parça
13 sıvı seviyesini gösteren YWZ/400T 1 adet
Shandong Huayi Hidrolik 4 adet.
15 yakıt tankı ve ek boru hattı, Shandong Huayi Hidrolik 1 set
16 akış sensörü, 50, 25, toplam 3 set
17 dijital ekran cihazı, 6 adet
Bir 160KW 18 frekans dönüştürücü
19 hidrolik pompa 45V75A C310, toplam 2 adet
20 yüksek hızlı yükleme motoru A2FM250 1 set
21 yağ emici, 2 adet
22 hidrolik hortumdan oluşan bir set
Bir 23 tork metre
24 sıcaklık sensörü PT100 1
25 hız sensörü NJK 1
26 basınç sensörü, 3 adet
27Siemens PLC 1 ünite
28 mekanik basınç ölçer, 6 adet
29 kontaktorlar, röleler, hava anahtarları, transformatörler, anahtar güç kaynakları vb. dahil olmak üzere elektrik bileşenleri
30 Siemens modülü (4 analog giriş) 3 birim
31 endüstriyel bilgisayar 1 birim
32 akım transformatörü, her biri 1 voltmetre
33 HP yazıcı 1 adet
34 aydınlatma cihazı, 4 ışık
35 monitör 1 birim
