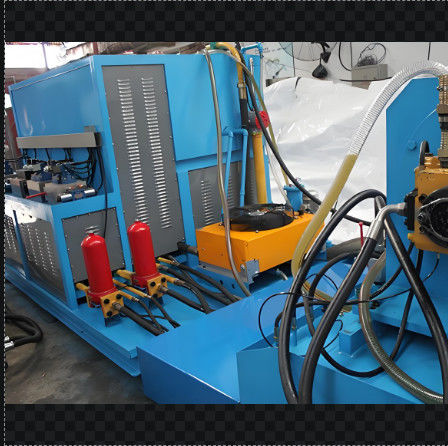

160kw Güçlü Dijital Hidrolik Pompa Test Makinesi Bilgisayarla

Hidrolik Pompa/Motor Deneme Stajı, pompa veya motor tamir etmek için

Test öğeleri

1,DYerleştirme testi:yüksüz basınç testi, yer değiştirme testi

2,TestHacim verimliliği: nominal çalışma koşulları altında hacim verimliliği,

3.O.yüklemet: Hidrolik pompanın veya motorun en yüksek kayması (yüksek hız), nominal hız, 1 dakika veya daha kısa sürede nominal basınç altında veya maksimum basınç altında çalışırken

4.EdışSızıntı test: Yukarıdaki testte, sızıntıları kontrol edin.

Yapısal özellikler:

1. Tüm test tezgahı bir elektrik motoru tarafından çalıştırılır. Bu test tezgahı üç parçaya ayrılabilir: elektrik motoru platformu, yağ tankı platformu ve kontrol dolabı.Yapı küçük boyutlara sahiptir., hafif ağırlık, kompakt bir düzen ve kurulum kolaylığı, diğer özelliklerin yanı sıra.

2Daha az sızıntı, kompakt bir yapı ve montajı ve sökülmesini kolaylaştıran bir hidrolik entegre blok tasarımı benimsiyor.

3Çıktı yağ hortumları düzenli bir şekilde düzenlenmiş, açık bir düzen sunmuş ve çalışmayı ve montajı kolaylaştırmıştır.

Ana parametreler:

1Boyut ve ana parametreler:
Ağırlığı: 3 ton

Dış Boyut:
Sürüş platformu: 1400 * 2100 * 1600mm

Ana yağ tankı ve valf kontrol tablosu: 2700 * 2050 * 2030mm

Sürücü Gücü: 110KW

Yardımcı motor: 22KW. Düşük basınçlı yağ kaynağı pompası, 45V - 75A olan bir yelkenli pompasıdır.

Yardımcı motor: 22KW. Yüksek basınçlı yağ pompası A2F23/31

Maksimum akış: 500L + 500L

2Test kulübesinin ana yapılandırması ve parametreleri:

Sürüş Modu: Elektrikli motorla

Hız: 4 kutuplu motor, 0 - 3000 r/min (2300 r/min altında kullanılması önerilir)

Yükleme Modu: Bilgisayar sürümü; yükleme basıncı için hem manuel hem de otomatik modlar

Petrol Tedarik Modu: Kendi kendine emilebilir ve zorla

Ekran Kipi: Dijital sayaç ve bilgisayar ekranı

Çalışma modu: El ve otomatik çalışma

3Çalışma ortamı: ISOVG46 hidrolik yağ

4Yağ tankı hacmi: tasarlanmış 1250L, gerçekte 1200L

5Yağın Temizliği Gerekçesi: GB/T14039 19/16 (NAS10 sınıfı)

Yağ besleme modu:

Düşük basınçlı yağ pompası yağı kaynağı: 70 L/min 0-3MPa

Kendini hazırlayan yağ arzı

Yüksek basınçlı yardımcı yağ pompası: 18L/min 0-31.5Mpa

1# pilot pompa yardımcı yağı: 15L/min 0-4Mpa

2# pilot pompa yardımcı yağı: 15L/min 0-4Mpa

Görüntüleme modu:

1. metre ve bilgisayarla;

• Akış, sıcaklık ve hız rakamlarla gösterilir.
• Basınç metre ile gösterilir ve bilgisayar basınç sensöründen gönderilen sinyali okur.
• Yağ seviyesi doğrudan sıvı seviyesi göstergesi ile gösterilir
• Filtre tıkanıklığı kırmızı ışık ve zil ile uyarılır.

Kurulum talimatı:

1. Bu hidrolik sistemin geldiğinde, her şeyin gereksinimlere uygun olup olmadığını kontrol edin. Test kulübesinin tasarım talebine uygun olup olmadığını ve herhangi bir hasar olup olmadığını belirleyin.Doğrudan üreticisiyle iletişime geçin.
2Hidrolik sistemin her bir bölümünü kurarken,Hidrolik sistemin kirlenmesini önlemek için bu ekipmanın hortumlarını bağlamadan önce her dış yağ portunun kapağının veya sargısının düşmemesini sağlamak.
3Bu hidrolik sistemi kurulum pozisyonuna taşıdıktan sonra, sistemin performansına herhangi bir etkinin önlenmesi için sağlam bir şekilde sabitleyin.
4Bu hidrolik sistemin her parçası doğru pozisyonda olduğunda, hidrolik sistem için hortumları hidrolik işlem çizimine göre bağlayın.
5Bağlantı sürecinde herhangi bir mühürü atmayın veya zarar vermeyin.
6Kurulum tamamlandıktan sonra lütfen elektriği bağlayın.
