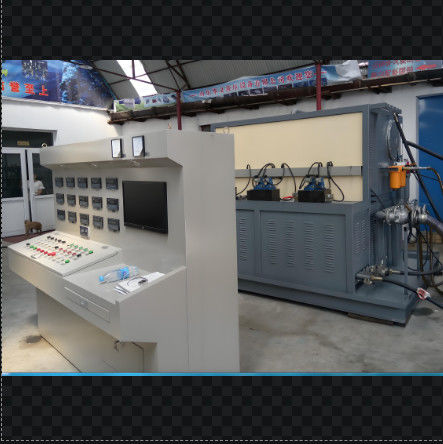

Enerji tasarruflu Dijital Hidrolik Motor Test Standı Bilgisayarlandırıldı

Hidrolik pompa test basamağı

Spesifikasyon

I. Fonksiyonel Gereksinimler: Temel olarak hidrolik pompaları (açık pompalar, kapalı pompalar, çift açık pompalar) ve test edilecek yüksek hızlı motorları test edebilmektedir.düşük hızlı hidrolik motorlar basit bir şekilde test edilebilir.

Deneme tezgahındaki bilgisayar, hidrolik pompa ve hidrolik motorun test verilerini alır ve kaydeder, daha sonra görüntüleme eğrilerini oluşturur ve test raporlarını yazdırır.

II.
Test Ürünleri:

1Yer değiştirme testi: yüksüz basınç testi ve yer değiştirme testi içerir.
2- Hacim verimliliği testi: nominal çalışma koşullarında hacim verimliliğinin ölçülmesi.
3Aşırı yük testi: Hidrolik pompanın veya motorun (yüksek hızda), nominal hızda ve 1 dakika veya daha kısa sürede nominal basınç altında veya maksimum basınç altında en fazla hareketini içerir.
4Dış Sızıntı Testi: Yukarıda belirtilen test sırasında, mühürleme parçalarının sızıntılarını kontrol edin.
5Hidrolik valflerin, hidrolik silindirlerin testine yardımcı olmak.

III. Deneme tezgahının işlevi ve parametreleri

1Sürüş Modu: Elektrikli motorla çalışan, 160kW + 5.5kW + 5.5kW + 0.75kW + 0.75kW + 0.75kW
2Hız Düzenleme Modu: Frekans dönüştürücü ile kontrol edilir, 100 - 3000 r/min.
3. Yükleme Modu: Üç yönlü yükleme, manuel rahatlatma valfi ile, 38Mpa + 38Mpa + 31.5Mpa. Üçlü pompa test edilebilir.
4Test tezgahından test edilen pompaya yağ temini: Hem kendiliğinden hazırlanan hem de zorlanmış.
5Test kulübesinde, açık hidrolik pompalar, tandem açık pompalar, kapalı pompalar ve yüksek hızlı hidrolik motorlar incelenir.Hidrolik valfler ve hidrolik silindirler üzerinde yardımcı testler yapar., vb.
6Test tezgahı hem saat yönünde hem de saat yönünde dönen pompaları test edebilir.
7Test tezgahı test raporlarını oluşturabilir ve yazdırabilir.
8Test kulübü sızıntı yağının geri kazanılması için filtre ekipmanlarıyla donatılmıştır.
9Yağ tankı hacmi: 1200L
10Yağ içeriye ve dışarıya alarm fonksiyonu ile filtre edilir.
11Soğutma yöntemi: Hava soğutma radyatörü
12Sistemin maksimum akışı: ≤ 380L/min + 380L/min + 150L/min
13Düşük basınçlı yardımcı sistemin maksimum akışı: ≤ 70L/min. Düşük basınçlı yardımcı sistemin basıncı: 3Mpa
14Yüksek basınçlı yardımcı sistemin maksimum akışı: ≤ 15L/min. Yüksek basınçlı yardımcı sistemin basıncı: 31.5 Mpa
15- Yönlendirme sistemi: 2 pompa ve 4 yol
