Kapsamlı Test Çözümleri için Gelişmiş Hidrolik Deneme Stajı

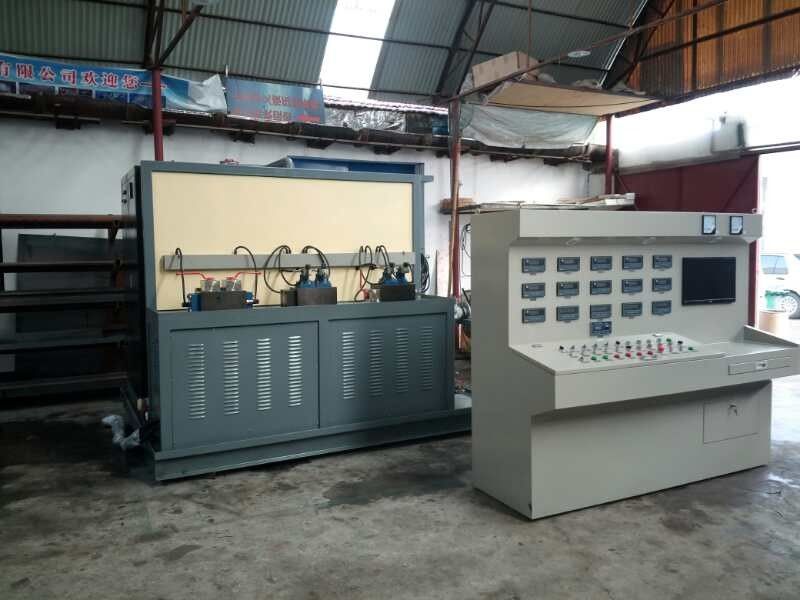

Ekskavatör onarımı için hidrolik pompa test tezgahı

Bilgisayar ve SIEMENS PLC ile

Bu test tezgahı, toz ortamında çalışmayı sağlayan kapalı yağ tankı yapısını benimser, ancak kullanıcılar test tezgahında toz temizliğini düzenli olarak yapmaya dikkat etmelidir.Hidrolik sistemin iyi bir ısı dağılımını ve yağ temizliğini sağlamak için.

YST 500, tamir edilmiş pompa motorunun test edilmesiyle birlikte hidrolik pompa / motorun test edilmesi için tasarlanmış kapsamlı bir profesyonel test tezgahıdır.YST 500 yüksek kaliteli yerli ve yabancı hidrolik bileşenleri ve aksesuarları seçer, bu yüzden kompakt yapısı, güvenilir kalitesi, makul tasarımı avantajlarına sahiptir,Kolay çalıştırma ve bakım ve diğer özellikler/ Çin standardı GB3766-88 "genel teknik koşulların hidrolik sistemi" ile uyumludur , YST 500/ ile her test isteği karşılanabilir.

Ana parametreler

• Boyut ve ana parametreler

Ağırlık: 3 ton

Dış boyut:

Sürüş platformu: 1400*2100*1600mm

Ana yağ tankı ve valf kontrol tablosu: 2700*2050*2030mm

Sürücü gücü: 110KW

Yardımcı motor: 22KW düşük basınçlı yağ kaynağı pompası, 45V-75A

Yardımcı motor: 22KW, yüksek basınçlı yağ pompası A2F23/31

Maksimum akış: 500L+500L

2. test tezgahının ana yapılandırması ve parametreleri

Sürüş modu: Elektrikli motorla

Hız: Dört kutuplu motor, 0~3000 r/min (2300 r/min altında kullanılması önerilir)

Yükleme modu: bilgisayar sürümü; hem manuel hem de otomatik şekilde yük basıncı,

Yağ tedarik yöntemi: kendi kendine emici ve zorla

Gösterim modu: Dijital sayaç ve bilgisayar ekranı

Çalışma modu: El ve otomatik çalışma

3 çalışma ortamı:ISOVG46 hidrolik yağı

4. Yağ tankı hacmi1250 litre, gerçekte 1200 litre.

5Yağın saflığı talebi:

GB/T14039 19/16 ((NAS10 sınıfı)

IV: Kurulum talimatı

1. Bu hidrolik sistemin gelmesinden sonra, her şeyin gereksinimler içinde olup olmadığını kontrol edin. test tezgahı tasarım isteğini karşılıyor mu ve herhangi bir hasar var mı. aksi takdirde,Doğrudan üreticisiyle iletişime geçin.

• Hidrolik sistemin her bir parçası kurulduğunda, bu ekipman için eşleşen hortumları bağlamadan önce, her dış yağ portunun kapağının veya sargısının düşmediğinden emin olun.Bu hidrolik sistemin herhangi bir kirliliğini önlemek için.

• Bu hidrolik sistem yerleştirilme pozisyonuna taşınırken, bu hidrolik sistemin performansına herhangi bir etkiden kaçınmak için sağlam bir şekilde sabitlenmelidir.

• Bu hidrolik sistemin her parçası onların sonra

Doğru konuma, hidrolik sistem için hortumları hidrolik çalışma çizimine göre eşleştirin.

5Bağlantı çalışmalarını yaparken, herhangi bir mühürü kaçırmayın veya zarar vermeyin.

6. Kurulum bittikten sonra, lütfen kablo diyagramına göre elektrik bileşenlerini bağlayın.
