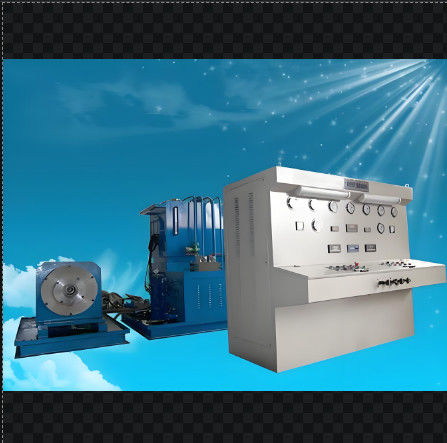

Hidrolik pompalar için geniş basınç aralığı hidrolik test tezgahı

Kapsamlı Hidrolik test tezgahı

pompa/motör/silindir tamiri veya üretimi için,

Hidrolik pompaları (açık, kapalı, çift açık pompa), hidrolik motorları (yüksek hız) ve yardımcı test hidrolik silindirleri ve valfleri test eder.

Hidrolik pompa test tezgahının ayrıntılı açıklaması

Hidrolik pompa test tezgahı, hidrolik pompaların performansını, güvenilirliğini ve verimliliğini değerlendirmek için tasarlanmış sofistike bir ekipmandır.Bu bank üreticiler için kritik bir araç olarak hizmet eder.Aşağıda hidrolik pompa test tezgahının ve bileşenlerinin ayrıntılı bir açıklaması bulunmaktadır.
Hidrolik pompa test tezgahının genel görünümü

Hidrolik pompa test tezgahı, çeşitli senaryolarda hidrolik pompaları test etmek için gerçek dünya çalışma koşullarını simüle eden kapsamlı bir sistemdir.motor da dahil olmak üzere, test edilen bir pompa, bir kontrol paneli, bir filtreleme sistemi ve veri alma ekipmanı.

Hidrolik pompa test tezgahının ana bileşenleri

1. Sürücü motor: Sürücü motor, test edilen pompanın güçlendirilmesinden sorumludur. Sınav tezgahının tasarımına bağlı olarak elektrikli motor veya hidrolik motor olabilir.Motor, farklı çalışma koşullarını taklit etmek için hızını ayarlayabilir, genellikle 0 ila 3000 rpm arasında değişir.

2Test Altındaki Pompa: Test tezgahı, piston pompaları, dişli pompaları, yelken pompaları ve piston motorları gibi çeşitli hidrolik pompa türlerini barındırmak için tasarlanmıştır.Pompa, test tezgahına sağlam bir şekilde monte edilmiştir., kolay bir montaj ve çıkarma sağlar.

3. Kontrol paneli: Kontrol paneli test tezgahını çalıştırmak için merkezi merkezdir. Düğmeler, anahtarlar ve bir ekran ile kullanıcı dostu bir arayüzüne sahiptir.Kontrol paneli operatörlerin motor hızını ayarlamasına izin verir, basınç sınırlarını belirleyin ve test sürecini izleyin.

4. Filtrasyon Sistemi: Test sırasında hidrolik sıvının temiz kalmasını sağlamak için yüksek hassasiyetli bir filtrasyon sistemi test tezgahının bir parçasıdır.basınç filtresi, ve 20 μm veya daha iyi filtrasyon doğruluğuyla bir geri dönüş filtresi.

5Veri edinme ekipmanları: Test tezgahı, test verilerini kaydetmek ve analiz etmek için sensörler ve bilgisayarlı bir veri edinme sistemi ile donatılmıştır.ve güç tüketimi gerçek zamanlı olarak izlenir.

Hidrolik pompa test tezgahının özellikleri ve işlevleri

- Adımsız Hız Düzenlemesi: Deneme tezgahı, sürücü motorun sürekli hız düzenlemesini sağlar ve operatörlerin pompanın çeşitli çalışma koşullarında test edilmesini sağlar.

- Geniş Basınç Arası: Deneme tezgahı, farklı çalışma ortamlarını simüle etmek için tipik olarak 31 ila 42 Mpa arasında geniş bir basınç spektrumunda çalışabilir.

- Yüksek hassasiyetli ölçüm: Dijital ölçüm ve ölçüm cihazlarının dahil edilmesi, test parametrelerinin doğru ve güvenilir ölçümünü sağlar.

- Bilgisayara dayalı operasyon: Entegre bilgisayar sistemi gelişmiş veri analizini, raporlamayı ve test sonuçlarının gerçek zamanlı izlenmesini kolaylaştırır.

- CE Sertifikalı Güvenlik: Deneme tezgahı, güvenli bir deneme ortamı sağlamak için Avrupa güvenlik ve performans standartlarına uymaktadır.
Sonuç olarak, hidrolik pompa test tezgahı, hidrolik pompaların performansını ve güvenilirliğini değerlendirmek için hayati bir araçtır.Gelişmiş özellikleri ve hassas kontrol yetenekleri, hidrolik ekipman üreticileri için vazgeçilmez bir varlık haline getiriyor, bakım profesyonelleri ve araştırmacılar.

II. Test öğeleri:

1, yer değiştirme testi: boş yük basıncı, boşaltma ölçümü.

2, hacim verimliliği testi: nominal çalışma koşullarında hacim ölçüm verimliliği,

3Güç testi: başlatma gücü, nominal gücü, aşırı yükleme gücü.

4, Aşırı yükleme testi: hidrolik pompanın veya motorun en yüksek kayması (yüksek hız), nominal hız, 110%'lik nominal basınç veya 1 dakika veya daha kısa süreli en yüksek çalışma basıncı.

5, düment testi: hidrolik pompanın giriş dümenti, hidrolik motorun çubuk ucundaki düment (geri test)

6, dış sızıntı testi: yukarıdaki testte, sızıntıları kontrol edin.

7, Hidrolik valf ve hidrolik silindir için yardımcı test vb.


III. Deneme tezgahının işlevi ve parametreleri

1, sürüş modu: motor sürücü, güç 110kw+22KW+22KW+0.75KW

2, Hız modu: frekans kontrolü 0-3000r/min.

3, yükleme modu: 40MPa iki yönlü yüklü bilgisayar orantılı rahatlama valfi. Dupleks pompasını test edebiliyor.

4, maksimum akış hızı: <= 500L/min

Düşük basınçlı yardımcı sistemin maksimum akış hızı <= 330L/min 5,
maksimum basınç yardımcı sistemi: 35MPa

6Yüksek basınçlı yardımcı sistemin maksimum akış hızı 34L/dakikadır.
maksimum basınç yardımcı sistemi: 31.5MPa

7, test tezgahı için sıcaklık aralığı: 0-60oC

8, hava soğutma radyatörü ile

9Güç gereksinimleri: AC380V 300A

10, sensörler ve kontrol güç kaynağı: DC24V

11, bilgisayar otomatik olarak test raporları, eğriler, veri elde etme ve baskı çıkışı oluşturur.

12, görüntüleme modu: hız, akış, basınç, tork dijital görüntüleme.
Petrol arzı: kendiliğinden hazırlama ve zorla petrol arzı.

13, test bileşenleri: esas olarak açık hidrolik pompa, çift açık pompa, kapalı pompa, yüksek hızlı hidrolik motor test etmek.

14, Hem saat doğrultusunda dönmeyi hem de saat doğrultusunda dönmeyi test edebilmektedir;

15, sızdırılan yağı geri dönüştürmek için bir yağ filtresi ile

16Alarm fonksiyonu ile 4 derecelik filtreler.

17Yağ tankı hacmi: müşterilerin isteğine göre

18, tedarikçi ekipmanın kurulumundan ve devreye girmesinden sorumludur

Daha fazla bilgi için lütfen bana ulaşın.
