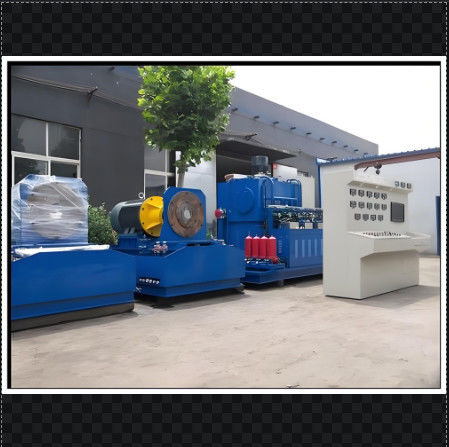

Kapsamlı Hidrolik pompa/motor test tezgahı

Kapsamlı Hidrolik Pompa Deneme Sınıfı

Test sandığının işlevi ve parametreleri

1.sürmekİzleMod: elektrikli motorla, 160kw+22KW+2.2KW+0.75KW+

2,HızDüzenlemeMod: frekans dönüştürücü kontrolü 0-1500r/min.

3,yükleme modu: iki yönlü yükleme, manuel yardım valfi ile, 42 Mpa, Tandem pompaları test edilebilir.

4.göstermeİzleMod: dönme hızı, akış ve sıcaklık dijital.meter ile gösterilir.

Basınç mekanik sayaçla gösterilir

Test tahtasından pompaya yağ kaynağı: hem kendi kendini hazırlayan hem de zorlayıcı şekilde

5.Ne test edilebilir?Test tahtası esas olarak açık hidrolik pompaları, tandem açık pompaları, kapalı pompaları ve yüksek hızlı hidrolik motorları test eder. , ve yardımcı test hidrolik valfi ve düşük hızlı motor, vb.

6 Test kulübü hem saat yönünde dönme hem de saat yönüne karşı dönme pompalarını test edebilir.

7. test tezgahı test raporunu oluşturabilir ve yazdırabilir.

8. deneme tezgahı sızıntı yağının geri kazanımı için filtre cihazı ile donatılmıştır.

9Yağ tankı hacmi: 850L-3000L

10. yağ içi ve yağ dışı alarm fonksiyonu ile filtrelenir

Test sandığının işlevi

Temel olarak tek veya çift veya üçlü açık hidrolik pompaları veya tek kapalı hidrolik pompaları veya eksenel yüksek hızlı hidrolik motorları vb. test eder.

Sürüş modu: 160KW elektrikli motor (6 kutuplu),

Dönüş hızı: 0-1500r/min (1000 r/mintavsiye edilir)

Yükleme yöntemi: Pompaya pilot yardım valfı ile 1 yükleme ve 3 döngü yükleme yöntemi,

En yüksek basınç 35Mpa*2+31.5Mpa*1

• Hidrolik motor için yükleme:

Yağ besleme modu:

Düşük basınçlı yağ pompası yağı kaynağı: 70 L/min 0-3MPa

Kendini hazırlayan yağ arzı

Yüksek basınçlı yardımcı yağ pompası: 18L/min 0-31.5Mpa

1# pilot pompa yardımcı yağı: 15L/min 0-4Mpa

2# pilot pompa yardımcı yağı: 15L/min 0-4Mpa

Görüntüleme modu:

1. metre ve bilgisayarla;

• Akış, sıcaklık ve hız rakamlarla gösterilir.
• Basınç metre ile gösterilir ve bilgisayar basınç sensöründen gönderilen sinyali okur.
• Yağ seviyesi doğrudan sıvı seviyesi göstergesi ile gösterilir
• Filtre tıkanıklığı kırmızı ışık ve zil ile uyarılır.

Yağ arıtma: 8 aşamalı filtreleme

Bir başka yağ pompası, platform alanındaki yağ oluklarında yağı geri kazanmak için donatılmıştır.

Çalışma ortamı:isovg46 hidrolik yağ

Petrol Hacmi: 1000 L
