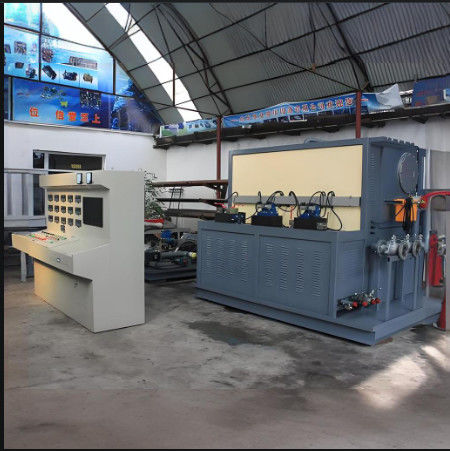

Bilgisayar Sürümü, hassas yükleme basıncı için hidrolik motor test tezgahı




Hidrolik pompa test tezgahı



Yapısal özellikler.
1.
Elektrik motoru, tüm test tezgahının tahrik sistemidir. Bu test tezgahı üç parçaya ayrılabilir: elektrikli motor platformu, yağ tankı platformu, kontrol dolabı.Yapının küçük boyut özellikleri vardır., hafif ağırlık, kompakt yapı ve kolay montaj, vb.

2.
Sistemin daha az sızıntı kompakt yapısına sahip olması ve montaj ve sökme için kolaylık sağlaması için hidrolik entegre blok tasarımı kullanır

3Çıkış yağ hortumları düzenli, açık ve kullanımı ve kurulumu kolaydır.


Ana parametreler



• Boyut ve ana parametreler

Ağırlık: 3 ton

O.Dış boyut:

Sürüş platformu: 1400*2100*1600mm

Ana yağ tankı ve valf kontrol tablosu: 2700*2050*2030mm

Sürücü gücü: 110KW

Yardımcı motor: 22KW düşük basınçlı yağ kaynağı pompası, 45V-75A

Yardımcı motor: 22KW, yüksek basınçlı yağ pompası A2F23/31

Maksimum akış: 500L+500L

2. test tezgahının ana yapılandırması ve parametreleri

Sürüş modu: Elektrikli motorla

Hız: Dört kutuplu motor, 0~3000 r/min (2300 r/min altında kullanılması önerilir)

Yükleme modu: bilgisayar sürümü; hem manuel hem de otomatik şekilde yük basıncı,

Yağ tedarik yöntemi: kendi kendine emici ve zorla

Gösterim modu: Dijital sayaç ve bilgisayar ekranı

Çalışma modu: El ve otomatik çalışma

3 çalışma ortamı:ISOVG46 hidrolik yağı


4. Yağ tankı hacmi1250 litre, gerçekte 1200 litre.

5. İhtiyaçtemizlikYağdan:
GB/T14039 19/16 ((NAS10 sınıfı)
II. yapısal özellikler.
1.
Elektrik motoru, tüm test tezgahının tahrik sistemidir. Bu test tezgahı üç parçaya ayrılabilir: elektrikli motor platformu, yağ tankı platformu, kontrol dolabı.Yapının küçük boyut özellikleri vardır., hafif ağırlık, kompakt yapı ve kolay montaj, vb.

2.
Sistemin daha az sızıntı kompakt yapısına sahip olması ve montaj ve sökme için kolaylık sağlaması için hidrolik entegre blok tasarımı kullanır

3Çıkış yağ hortumları düzenli, açık ve kullanımı ve kurulumu kolaydır.


III Ana parametreler



• Boyut ve ana parametreler

Ağırlık: 5.1 ton

O.Dış boyut:

Sürüş platformu: 1400*2100*1600mm

Ana yağ tankı ve valf kontrol tablosu: 2700*2050*2030mm

Sürücü gücü: 110KW

Yardımcı motor: 22KW düşük basınçlı yağ kaynağı pompası, 45V-75A

Yardımcı motor: 22KW, yüksek basınçlı yağ pompası A2F23/31

Maksimum akış: 500L+500L

2. test tezgahının ana yapılandırması ve parametreleri

Sürüş modu: Elektrikli motorla

Hız: Dört kutuplu motor, 0~3000 r/min (2300 r/min altında kullanılması önerilir)

Yükleme modu: bilgisayar sürümü; hem manuel hem de otomatik şekilde yük basıncı,

Yağ tedarik yöntemi: kendi kendine emici ve zorla

Gösterim modu: Dijital sayaç ve bilgisayar ekranı

Çalışma modu: El ve otomatik çalışma

3 çalışma ortamı:ISOVG46 hidrolik yağı


4. Yağ tankı hacmi1250 litre, gerçekte 1200 litre.

5. İhtiyaçtemizlikYağdan:
GB/T14039 19/16 ((NAS10 sınıfı)


Kurulum talimatı

1. Bu hidrolik sistemin gelmesinden sonra, her şeyin gereksinimler içinde olup olmadığını kontrol edin. test tezgahı tasarım isteğini karşılıyor mu ve herhangi bir hasar var mı. aksi takdirde,Doğrudan üreticisiyle iletişime geçin.

• Hidrolik sistemin her bir parçası kurulduğunda, bu ekipman için eşleşen hortumları bağlamadan önce, her dış yağ portunun kapağının veya sargısının düşmediğinden emin olun.Bu hidrolik sistemin herhangi bir kirliliğini önlemek için.

• Bu hidrolik sistem yerleştirilme pozisyonuna taşınırken, bu hidrolik sistemin performansına herhangi bir etkiden kaçınmak için sağlam bir şekilde sabitlenmelidir.

• Bu hidrolik sistemin her parçası onların sonra

Doğru konuma, hidrolik sistem için hortumları hidrolik çalışma çizimine göre eşleştirin.


5Bağlantı çalışmalarını yaparken, herhangi bir mühürü kaçırmayın veya zarar vermeyin.
